Juhtumi taust: tööstuse valupunktid õmblusnõela saba töötlemisel

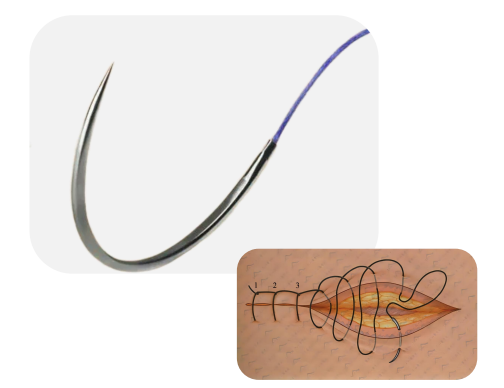

Meditsiiniseadmete valdkonnas kasutatakse 420 roostevabast terasest õmblusnõela laialdaselt kirurgilistel operatsioonidel nende kulumiskindluse, korrosioonikindluse ja bioohutuse tõttu. Siiski tuleb saba töödelda 0,2 mm läbimõõduga pimeauguga (keermestamiseks ja kinnitamiseks) ning traditsioonilisel lõikamisprotsessil on kolm peamist väljakutset:
1.Suure ava kontsentrilisuse hälve(mõjutab keermestamise töökindlust);
2. Liigne aukude seina karedus (Ra>0,8μm on altid jääksaasteainetele);
3.Madal töötlemise efektiivsus(üksik tükk võtab aega kuni 30 minutit).
"Meditsiiniseadmete mikro{0}aukude töötlemise ebapiisav täpsus" on muutunud peamiseks kitsaskohaks, mis piirab kõrgekvaliteediliste õmblusnõelte lokaliseerimist.
BISHENlahendused: ultraheli täppistehnoloogia rekonstrueerib töötlemisloogika
Vastuseks 420 roostevaba terase (HV580) mikro-augu töötlemise probleemile pakkusid BISHEN lahendused välja "ultraheli täppisgraveerimise ja freesimise töötlemise tehnoloogia", mis saavutas läbimurde kolme uuenduse kaudu:
Kõrgsageduslik-ultraheli vibratsioonitakistuse vähendamine: 20kHz ultraheli amplituud vähendab lõikejõudu 65%, vältides materjali deformatsiooni ja servade murdumist;
Mikroni{0}}taseme tööriista dünaamiline kompensatsioon:{0}}tööriista läbipainde reaalajas korrigeerimine, pimeaugu kontsentrilisuse viga kontrollitakse ±2 μm piires;
Kohandatud lõikeparameetrite raamatukogu: Roostevaba terase kõvade ja rabedate omadustega vastavuses on töötlemispinna karedus stabiilne kuni Ra0,2 μm.

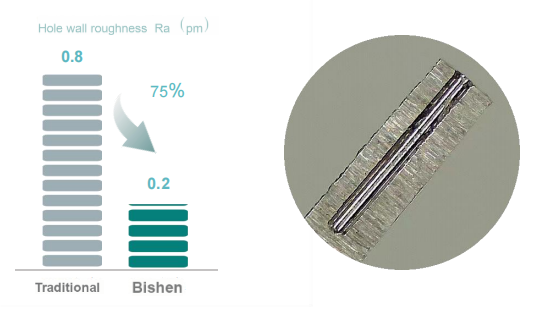

Tulemuste võrdlus: tõhusus ja kvaliteet on paranenud
Võrreldes traditsiooniliste töötlemislahendustega optimeerivad BISHENi lahendused oluliselt tootmise efektiivsust:
Tõhusus tõusis 60%: ühe-tüki töötlemise aeg väheneb 30 minutilt 12 minutile;
Tootlus tõusis 98%-ni: augu seinal ei ole jäsemeid ega mikropragusid, mis vastab ISO 13485 meditsiiniseadmete standarditele;
Maksumus väheneb 40% võrra: tööriista eluiga pikeneb 2 korda, vähendades seisakuid ja tööriistade vahetamise sagedust.
Tööstuse laiendus: Kuidas võimaldab tehnoloogia meditsiinilist täppistootmist?
BISHEN-lahenduste ultrahelitehnoloogiat on laiendatud rohkematele kõrge{0}}väärtusega-väljadele:
Endoskoobi mikroroostevabast terasest torud (0,3 mm sisemiste avade töötlemine);
Ortopeediliste implantaatide poorne struktuur (ava täpsus ±5 μm);
Minimaalselt invasiivne kirurgilise tera serva poleerimine (Ra<0.1μm mirror effect).
BISHENi kohta
BISHEN(Bishen Technology) on 15 aastat sügavalt tegelenud suure-kõvadusega materjalide täppistöötlusega, keskendudes ülikõvade materjalide mikro-töötluslahenduste pakkumisele meditsiini-, pooljuhtide- ja optikatööstusele.
